خم لوله چیست؟

خم لوله فرآیندی است که طی آن یک انحنا یا خم در طول لوله یا تیوب ایجاد می‌شود. این فرآیند به منظور تغییر جهت جریان سیالات یا گازها در سیستم‌های لوله‌کشی یا برای اهداف خاص در صنایع مختلف انجام می‌شود.

خم کردن لوله‌ها در بسیاری از کاربردها ضروری است، از جمله در سیستم‌های هیدرولیک، پنوماتیک، تأسیسات گرمایش و سرمایش، و در صنایع خودرو، هوافضا، و ساخت و ساز.

 مواد مورد استفاده برای خم لوله

لوله‌ها و تیوب‌ها معمولاً از مواد مختلفی ساخته می‌شوند که هر یک ویژگی‌ها و کاربردهای خاص خود را دارند.

این مواد شامل:

– فولاد: یکی از رایج‌ترین مواد است که به دلیل مقاومت بالا و قابلیت تحمل فشارهای زیاد در سیستم‌های لوله‌کشی صنعتی و ساختاری استفاده می‌شود.

– استیل ضد زنگ: این ماده به دلیل مقاومت در برابر خوردگی و ظاهر زیبا، به‌خصوص در صنایع غذایی، دارویی، و تجهیزات بهداشتی مورد استفاده قرار می‌گیرد.

– مس: به دلیل رسانایی حرارتی و الکتریکی بالا، در سیستم‌های لوله‌کشی گرمایشی و سرمایشی و نیز در سیستم‌های انتقال آب استفاده می‌شود.

– برنج: این آلیاژ به دلیل مقاومت خوب در برابر خوردگی و شکل‌پذیری مناسب، در موارد خاص مانند شیرآلات و اتصالات مورد استفاده قرار می‌گیرد.

 روش‌های خم لوله

1. خم سرد:

خم سرد فرآیندی است که در دمای محیط انجام می‌شود و برای خم کردن لوله‌ها به زاویه دلخواه از دستگاه‌های مخصوص استفاده می‌شود. این دستگاه‌ها می‌توانند دستی یا CNC (کنترل عددی کامپیوتری) باشند. روش خم سرد معمولاً برای لوله‌هایی با ضخامت کم یا مواد نرم مانند مس و آلومینیوم استفاده می‌شود.

2. خم گرم:

در روش خم گرم، لوله به وسیله‌ی اعمال حرارت و رسیدن به دمای مشخص، گرم شده و سپس به شکل مورد نظر خم می‌شود. این روش برای لوله‌های ضخیم‌تر یا موادی که در دمای پایین شکننده هستند، مانند فولادهای کربنی، مناسب است. خم گرم به دلیل استفاده از حرارت، نیازمند تجهیزات خاص و تجربه کاری است.

 کاربردها و زاویه‌های خم

خم لوله‌ها بسته به نیاز سیستم و طراحی‌های مهندسی، در زوایای مختلفی انجام می‌شود. زاویه خم معمولاً بر حسب درجه اندازه‌گیری می‌شود و می‌تواند از زاویه‌های کوچک مثل ۵ یا ۱۰ درجه تا زاویه‌های بزرگ‌تر مثل ۱۸۰ درجه متغیر باشد. این انعطاف‌پذیری در تعیین زاویه، اجازه می‌دهد تا سیستم‌های لوله‌کشی به راحتی در مسیرهای پیچیده یا در فضاهای محدود نصب شوند.

 مزایای خم لوله

– کاهش تعداد اتصالات: با استفاده از خم‌های مناسب، تعداد اتصالات و جوشکاری‌ها کاهش می‌یابد که این امر منجر به کاهش احتمال نشت و افزایش استحکام سیستم می‌شود.

– بهبود جریان: خم کردن لوله‌ها به شکل صحیح می‌تواند جریان سیالات یا گازها را بهبود بخشد و مانع از افت فشار یا ایجاد نقاط مرده در سیستم شود.

– صرفه‌جویی در فضا: در مواردی که فضا محدود است، خم لوله‌ها امکان ایجاد مسیرهای جریان مناسب را بدون نیاز به تغییرات عمده در ساختار فراهم می‌آورد.

فرایند خم لوله

فرآیند خم کردن لوله، به طور کلی شامل ایجاد انحنا در لوله‌ها به منظور استفاده در پروژه‌های مختلف صنعتی و ساختمانی است.

این فرآیند بسته به نیاز پروژه و دقت مورد نیاز، به دو روش عمده انجام می‌شود: خم استاندارد دستی و خم سفارشی با دستگاه.

هر یک از این روش‌ها ویژگی‌ها، مزایا و کاربردهای خاص خود را دارند که در ادامه به توضیح آن‌ها پرداخته می‌شود.

 خم استاندارد دستی

خم دستی فرآیندی است که در آن لوله‌ها با استفاده از ابزارهای دستی به شکل دلخواه خم می‌شوند.

این روش به دلیل سادگی و هزینه کمتر، به‌ویژه برای پروژه‌های در مقیاس کوچک یا پروژه‌های DIY (Do It Yourself) بسیار محبوب است.

ابزارهای تخصصی مورد استفاده در خم دستی عبارتند از:

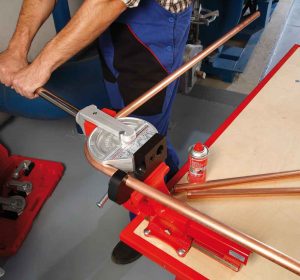

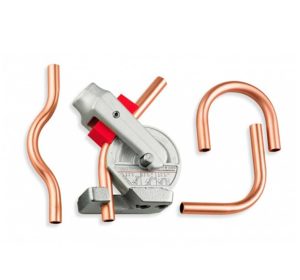

– لوله خم کن دستی: ابزاری است که به کاربر اجازه می‌دهد تا با استفاده از نیروی دست، لوله را به زاویه دلخواه خم کند.

– سنبه یا مندرل: ابزاری که برای جلوگیری از تغییر شکل یا لهیدگی لوله در حین خم کردن استفاده می‌شود.

– برش لوله: برای بریدن لوله به اندازه‌های دلخواه پس از خم شدن استفاده می‌شود.

این مطالب میتواند برای شما مفید باشد:

خم لوله

مزایا و معایب نورد لوله

نورد لوله

ویژگی‌های خم لوله با دستگاه

– دقت بالا: ماشین‌آلات CNC قادرند زوایای خم دقیق و یکدست ایجاد کنند که این امر برای پروژه‌های صنعتی و مهندسی بسیار حیاتی است.

– قابلیت تکرارپذیری: دستگاه‌ها می‌توانند به‌طور مداوم و با همان دقت، تعداد زیادی لوله را خم کنند که این امر برای تولیدات انبوه مناسب است.

– تنوع در شعاع و زاویه: خم لوله‌های CNC به طراحان و مهندسان اجازه می‌دهد تا شعاع‌های خم متنوع و زوایای دقیق را بر اساس نیازهای پروژه ایجاد کنند.

کاربردهای خم لوله با دستگاه

خم لوله‌های CNC در صنایع مختلفی کاربرد دارد، از جمله:

– نفت و گاز: در ساخت خطوط لوله و تجهیزات فرآوری.

– فرآوری شیمیایی و تصفیه آب: در سیستم‌های انتقال مواد شیمیایی و آب.

– سیستم‌های تهویه مطبوع (HVAC): در لوله‌کشی و تأسیسات تهویه.

– پروژه‌های ساختمانی: مانند خم‌های مورد نیاز در ساخت پل‌ها، ساختمان‌ها و سازه‌های فلزی.
